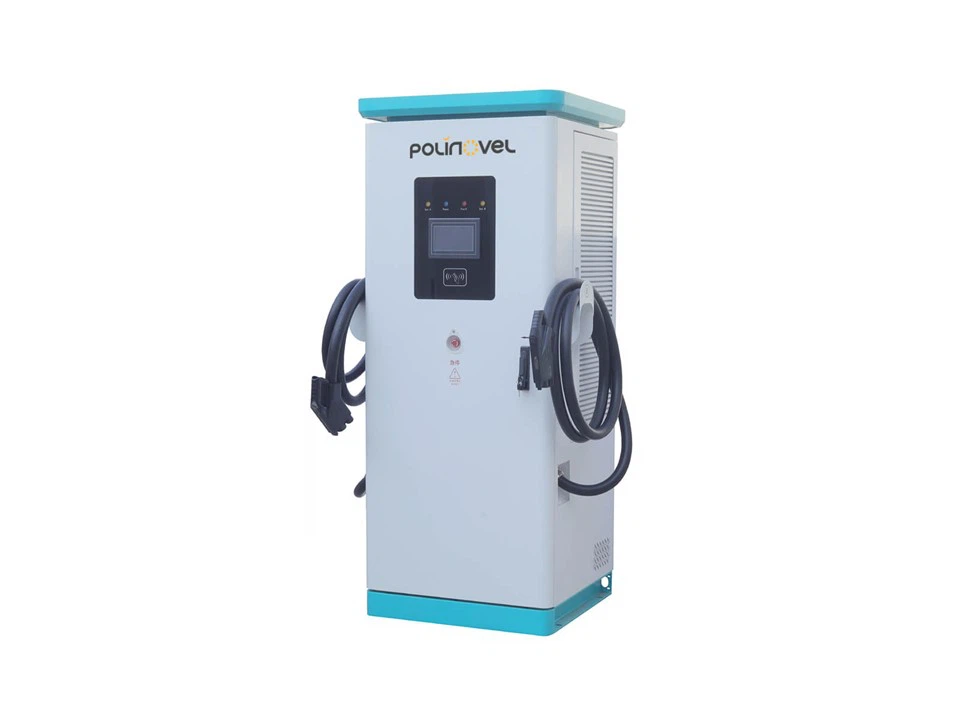

60-360KW இரட்டை துப்பாக்கி
DC EV ஃபாஸ்ட் சார்ஜர்
60–360 kW DC ஃபாஸ்ட் சார்ஜர் என்பது பொது சார்ஜிங் நிலையங்கள், ஃப்ளீட் டிப்போக்கள் மற்றும் வணிக தளங்களுக்கு வடிவமைக்கப்பட்ட உயர்-பவர் DC ஃபாஸ்ட் சார்ஜிங் தீர்வாகும். இது அனைத்தும்-ஒன் கேபினட்-பவர் மாட்யூல்கள், கட்டுப்பாட்டு அமைப்புகள் மற்றும் கட்டணச் செயல்பாடுகளை ஒருங்கிணைக்கிறது, நிறுவல் இடத்தைக் குறைக்கிறது மற்றும் பராமரிப்பை எளிதாக்குகிறது.
ஒன்று அல்லது இரண்டு CCS2 கனெக்டர்கள் மூலம், சார்ஜர் அறிவார்ந்த முறையில் மின்{1}}நேர தேவையின் அடிப்படையில் மின்சாரத்தை விநியோகிக்கிறது, இது நிலைய செயல்திறனை அதிகரிக்கிறது. மேம்பட்ட பாதுகாப்பு பாதுகாப்புகள், தொலைநிலை கண்காணிப்பு மற்றும் EN 61851 மற்றும் EN 62196 உடன் முழுமையாக இணங்குதல் ஆகியவை தேவைப்படும் சூழல்களில் நம்பகமான, பாதுகாப்பான செயல்பாட்டை உறுதி செய்கின்றன.
ஏன் ஃபாஸ்ட் சார்ஜர்?
60-360kW இரட்டை-கன் DC ஃபாஸ்ட் சார்ஜர் என்பது தற்போதைய மின்சார வாகனம் சார்ஜிங் உள்கட்டமைப்பில் உள்ள ஒரு முக்கிய-பவர் சாதனமாகும், இது முதன்மையாக பொது சார்ஜிங் நிலையங்கள், நெடுஞ்சாலை சேவைப் பகுதிகள் மற்றும் வணிக வாகன நிறுத்துமிடங்களில் பயன்படுத்தப்படுகிறது. இது இரட்டை-துப்பாக்கி வடிவமைப்பை (இரண்டு சார்ஜிங் துப்பாக்கிகள்) ஆதரிக்கிறது, இரண்டு மின்சார வாகனங்களை ஒரே நேரத்தில் சார்ஜ் செய்வதை செயல்படுத்துகிறது அல்லது ஒற்றை-துப்பாக்கி உயர் சக்தி வெளியீடு, சார்ஜிங் திறன் மற்றும் நிலையப் பயன்பாட்டை கணிசமாக மேம்படுத்துகிறது.
உங்கள் சார்ஜிங் தேவைகளுக்கு உகந்ததாக உள்ளது
உயர்-பவர் ஃபாஸ்ட் சார்ஜிங்
60 kW முதல் 360 kW வரையிலான நெகிழ்வான DC வெளியீட்டை 96% வரை செயல்திறனுடன் வழங்குகிறது, அதிக-ட்ராஃபிக் மற்றும் ஃப்ளீட் பயன்பாடுகளுக்கான சார்ஜிங் நேரத்தைக் கணிசமாகக் குறைக்கிறது.
அமைதியான & தள-நட்பு
உகந்த காற்று{0}}குளிர்ச்சியானது 65 dB ஐ விட குறைவாகவோ அல்லது அதற்கு சமமாகவோ இயக்க இரைச்சலை வைத்திருக்கும், விருப்பமான குறைந்த{2}}இரைச்சல் பதிப்பு 55 dB க்கும் குறைவான அல்லது அதற்கு சமமானது, நகர்ப்புற மற்றும் வணிக இடங்களுக்கு ஏற்றது.
அறிவார்ந்த சக்தி விநியோகம்
நிகழ்நேர தேவையின் அடிப்படையில் ஒரே நேரத்தில் அல்லது மாறி மாறி சார்ஜிங்கை இயக்கி, அறிவார்ந்த ஆற்றல் ஒதுக்கீட்டுடன் ஒற்றை அல்லது இரட்டை இணைப்பான் செயல்பாட்டை ஆதரிக்கிறது.
நம்பகமான பாதுகாப்பு பாதுகாப்பு
அதிக மின்னழுத்தம், அதிக மின்னோட்டம், அதிக{0}}வெப்பநிலை, எழுச்சி மற்றும் அவசரகால நிறுத்தத்திற்கு எதிரான விரிவான பாதுகாப்பு வாகனங்கள் மற்றும் பயனர்களுக்கு பாதுகாப்பான சார்ஜிங்கை உறுதி செய்கிறது.
ஸ்மார்ட் இணைப்பு மற்றும் கட்டுப்பாடு
OCPP 1.6/2.0 உடன் ஈதர்நெட் மற்றும் விருப்பமான 4G ஐ ஆதரிக்கிறது, ரிமோட் கண்காணிப்பு, கண்டறிதல் மற்றும் சார்ஜிங் மேலாண்மை தளங்களில் தடையற்ற ஒருங்கிணைப்பை செயல்படுத்துகிறது.
நீண்ட ஆயுள், குறைந்த பராமரிப்பு
உயர்-தரமான கூறுகள் 8 வருடங்களுக்கும் அதிகமான அல்லது அதற்கு சமமான சேவை வாழ்க்கையை உறுதி செய்கின்றன. G4 காற்று வடிப்பான்கள் மற்றும் முழுமையாக பாட் செய்யப்பட்ட தொகுதிகள் தோல்வி விகிதங்களையும் பராமரிப்பு அதிர்வெண்ணையும் குறைக்கின்றன.
விவரக்குறிப்பு
|
உள்ளீட்டு பண்பு
|
உள்ளீட்டு மின்னழுத்தம்
|
400 Vac ± 10%
|
|
உள்ளீடு அதிர்வெண்
|
50 ஹெர்ட்ஸ்
|
|
|
உள்ளீடு வகை
|
3P + N + PE
|
|
|
உள்ளீட்டு மின்னோட்டம்
|
549.2 A
|
|
|
உள்ளீட்டு சக்தி
|
360kW அதிகபட்சம்
|
|
|
சக்தி காரணி
|
0.99
|
|
|
THDi
|
<5%
|
|
|
வெளியீடு சிறப்பியல்பு
|
இணைப்பான் விருப்பங்கள்
|
CCS2 / CCS2+CCS2
|
|
வெளியீடு மின்னழுத்தம்
|
200-1000 வி.டி.சி
|
|
|
அதிகபட்ச வெளியீட்டு மின்னோட்டம்
|
200A (300A விருப்பத்தேர்வு)
|
|
|
மதிப்பிடப்பட்ட சக்தி
|
60~360kW
|
|
|
உச்ச செயல்திறன்
|
96%
|
|
|
சுற்றுச்சூழல்
|
செயல்பாட்டு உயரம்
|
<2000 m
|
|
இயக்க வெப்பநிலை
|
-30 டிகிரி ~50 டிகிரி
|
|
|
வெப்பநிலை குறைதல்
|
50 டிகிரி வரை: 100% வெளியீட்டு சக்தி,
50-65 டிகிரி இடைவெளி, நேரியல் சக்தி வரம்பு,
65 டிகிரி அல்லது அதற்கு மேல், தொகுதி பணிநிறுத்தம் பாதுகாப்பு.
|
|
|
சேமிப்பு வெப்பநிலை
|
-30 டிகிரி ~70 டிகிரி
|
|
|
ஈரப்பதம்
|
5 %-95 % Rh அல்லாத ஒடுக்கம்
|
|
|
கட்டமைப்பு
|
IP மற்றும் IK மதிப்பீடு
|
IP54/IK10
|
|
பரிமாணங்கள்
|
1966மிமீ x 830 மிமீ x824 மிமீ
|
|
|
எடை
|
570 கிலோவிற்கும் குறைவானது அல்லது அதற்கு சமமானது
|
|
|
கூறுகள்
|
கேபிள் நீளம்
|
5 மீ (சார்ஜரிலிருந்து 4.5 மீ வெளிப்பட்டது)
|
|
திரை
|
7 இன்ச் டச் டிஸ்ப்ளே
|
|
|
RFID ரீடர்
|
ISO 14443 A + B முதல் பகுதி 4 மற்றும் ISO/IEC 15693, Mifare1, NFC
|
|
|
அவசர பொத்தான்
|
ஆம்
|
|
|
மற்றவை
|
தொடர்பு இடைமுகம்
|
ஈதர்நெட் (4G விருப்பமானது)
|
|
மொழி
|
ஆங்கிலம் (பிற மொழிகளை தனிப்பயனாக்க ஆதரவு)
|
|
|
தொடர்பு நெறிமுறை
|
OCPP1.6/2.0
|
|
|
குளிரூட்டும் முறை
|
காற்று குளிர்ந்தது
|
|
|
பணம் செலுத்தும் முறை
|
RFID / APP
|
|
|
EMC
|
வகுப்பு A (தொழில்துறை)
|
|
|
பாதுகாப்பு
|
குறைந்த மின்னழுத்த பாதுகாப்பு, அதிக மின்னழுத்த பாதுகாப்பு, DC ஓவர் கரண்ட் பாதுகாப்பு,
ஓவர்-வெப்பநிலை பாதுகாப்பு, எழுச்சி பாதுகாப்பு சாதனம், எமர்ஜென்சி ஸ்டாப் பாதுகாப்பு
|
|
|
விருப்ப செயல்பாடுகள்
|
சாய்வு கண்டறிதல், வெள்ளம் கண்டறிதல், புகை கண்டறிதல், ஹீட்டர், கேபிள் மேலாண்மை
|
|
|
இரண்டு துப்பாக்கிகள்
|
RSDC1000-360K-FE2206,RSDC1000-320K-FE2206,RSDC1000-300K-FE2206,
RSDC1000-240K-FE2206,RSDC1000-180K-FE2206,RSDC1000-120K-FE2206,
RSDC1000-90K-FE2206,RSDC1000-60K-FE2206
|
|
|
ஒற்றை ஷாட் விருப்பத்தேர்வு
|
RSDC1000-210K-FE2106,RSDC1000-180K-FE2106,RSDC1000-150K-FE2106,
RSDC1000-120K-FE2106,RSDC1000-90K-FE2106,RSDC1000-60K-FE2106
|
|
|
தரநிலைகள் மற்றும் சான்றிதழ்கள்
|
நெறிமுறை
|
DIN 70121/ ISO15118
|
|
தரநிலைகள்
|
EN IEC 61851-1:2019
EN 61851-23:2014 EN 61851-24:2014
EN IEC 61851-21-2:
|
|
|
சான்றிதழ் குறி
|
SGS CE
|
2. 800V உயர் மின்னழுத்த இயங்குதளங்கள் மற்றும் திரவ-குளிரூட்டப்பட்ட சார்ஜிங் துப்பாக்கிகள் (600A+) ஆகியவற்றை ஆதரிக்கிறது
3.ஒரே நேரத்தில் இரட்டை{1}}துப்பாக்கி வேகமாக சார்ஜ் செய்வதற்கான டைனமிக் பவர் விநியோக உத்தி
4.அப் 96% உச்ச செயல்திறன் ஆற்றல் நுகர்வு மற்றும் இயக்க செலவுகளை குறைக்கிறது
1.CCS2 / CCS2 + CCS2 இணைப்பு விருப்பங்கள்
2. OCPP 1.6 / 2.0 உடன் முழு-சிறப்பான ஒருங்கிணைப்பை ஆதரிக்கிறது
3.பிளக் & சார்ஜ் (ISO 15118) விருப்பமானது
ஒரு சாதனம் உலகளாவிய வாகன மாதிரிகள் மற்றும் இயங்குதளங்களை உள்ளடக்கும்.
1.ஒருங்கிணைக்கப்பட்ட உயர்{1}}பவர் DC ஃபாஸ்ட் சார்ஜிங் அமைப்பு
IK10 இயந்திர பாதுகாப்புடன் 2.IP54 உறை
3.தெர்மல் ரன்வே முன் எச்சரிக்கை, காப்பு கண்காணிப்பு, பஸ்பார்-நிலை பாதுகாப்பு மேலாண்மை
நீண்ட வேலை நேரம்=குறைவான வேலையில்லா நேரம்
1.அதிக சக்தி காரணி 0.99 வரை மற்றும் THDi<5%, compliant with industrial grid standards
2.கட்டம் திறன் அழுத்தத்தைக் குறைக்க வெளிப்புற ஆற்றல் சேமிப்பு அமைப்புகளுடன் விருப்ப ஒருங்கிணைப்பு
3.ISO 15118 நெறிமுறை ஆதரவு எதிர்கால-தயாரான சார்ஜிங் பயன்பாடுகளை செயல்படுத்துகிறது
விலைக் குறைப்பு, இணக்கம் மற்றும் கிரிட் பயன்பாடுகளை உருவாக்குவதற்கான தயார்நிலை
ஈத்தர்நெட் இணைப்புடன் 1.கிளவுட் இயங்குதள தொலை கண்காணிப்பு (4G விருப்பமானது)
2.முழு வாழ்க்கை சுழற்சி தரவு கண்காணிப்பு மற்றும் பின்தள அமைப்பு வழியாக அறிவார்ந்த கண்டறிதல்
3. மாடுலர் உள் தளவமைப்பு பராமரிப்பை எளிதாக்குகிறது மற்றும் மீட்பு நேரத்தை குறைக்கிறது
செயல்பாடுகள் மற்றும் பராமரிப்புக் குழு வேலையில்லா நேரத்தில் தூக்கத்தை இழக்காது.
1.ஆர்.எஃப்.ஐ.டி மற்றும் ஆப்ஸ்{1}}அடிப்படையிலான கட்டணத்தை, விருப்பமான கார்டு கட்டணத்துடன் ஆதரிக்கிறது
2.ஓசிபிபி பின்தள அமைப்புகள் மூலம் இயக்கப்படும் நெகிழ்வான விலை மற்றும் பில்லிங் உத்திகள்
3.பல நிலையங்களில் ஒருங்கிணைந்த மேலாண்மை நெட்வொர்க் விரிவாக்கத்தை எளிதாக்குகிறது
ஒவ்வொரு கிலோவாட்{0}}மணி நேர மின்சாரத்திலிருந்தும் கிடைக்கும் வருவாயை அதிகப்படுத்துகிறது.
அடிப்படை கருத்துக்கள் மற்றும் வகைகள்
இரட்டை{0}}துப்பாக்கி வடிவமைப்பு:
இரண்டு CCS2 DC சார்ஜிங் துப்பாக்கிகள், இரண்டு வாகனங்களை ஒரே நேரத்தில் சார்ஜ் செய்வதை ஆதரிக்கிறது.
சக்தி வரம்பு:
60kW (நுழைவு-நிலை வேகமான சார்ஜிங்) முதல் 360kW வரை (அதிக-பவர் ஃபாஸ்ட் சார்ஜிங்), பரந்த அளவிலான வணிக சார்ஜிங் தேவைகளை உள்ளடக்கியது. ஆற்றல் மாறும் வகையில் ஒதுக்கப்படலாம்.
ஒருங்கிணைந்த:
பவர் கேபினட் மற்றும் சார்ஜிங் டெர்மினல் ஒரு யூனிட்டாக ஒருங்கிணைக்கப்பட்டுள்ளது, சிறிய மற்றும் நடுத்தர அளவிலான தளங்களுக்கு ஏற்றது, எளிமைப்படுத்தப்பட்ட நிறுவல் மற்றும் பராமரிப்பை வழங்குகிறது.
பயன்பாடு-சார்ந்த வரிசைப்படுத்தல்:
வணிக பார்க்கிங், பொது வேகமான சார்ஜிங் நிலையங்கள், ஃப்ளீட் டிப்போக்கள் மற்றும் நகர்ப்புற சார்ஜிங் மையங்களுக்காக வடிவமைக்கப்பட்டுள்ளது, இது சக்தி அளவிடுதல், விண்வெளி திறன் மற்றும் செயல்பாட்டு எளிமை ஆகியவற்றின் சமநிலையை வழங்குகிறது.
இரட்டை-துப்பாக்கி சக்தி விநியோக முறை (செயல்பாட்டு லாபத்திற்கான திறவுகோல்)
| பயன்முறை | காட்சி | நன்மைகள் | குறிப்புகள் |
|---|---|---|---|
| நிலையான ஒதுக்கீடு | ஒவ்வொரு துப்பாக்கியும் 180 கிலோவாட் ஆகும் | நிலையான வெளியீடு, எளிய கட்டுப்பாடு | வாகனத்தின் சார்ஜிங் சீக்கிரம் முடிவடையும் போது நெகிழ்வுத்தன்மை குறைவாக இருக்கும் |
| டைனமிக் ஒதுக்கீடு | உண்மையான-நேர SOC தேவையின் அடிப்படையில் மின்சாரம் ஒதுக்கப்பட்டது | மின் பயன்பாடு மற்றும் நிலைய வருவாயை அதிகப்படுத்துகிறது | திட்டமிடல் தர்க்கம் மிகவும் மேம்பட்டது |
| முன்னுரிமை சார்ஜிங் |
|
சிறந்த பயனர் அனுபவம் மற்றும் நெகிழ்வான செயல்பாடுகள் | இரண்டாவது வாகனத்திற்கான காத்திருப்பு நேரம் தேவையைப் பொறுத்தது |
| ஒருங்கிணைந்த வெளியீடு | ஒரு வாகனத்திற்கு முழு 360kW வழங்கப்படுகிறது | மின்சாரக் கப்பல்கள் மற்றும் தளவாட வாகனங்களுக்கு ஏற்றது | போதுமான கட்டம் திறன் மற்றும் நிலைய வடிவமைப்பு தேவை |
பயன்பாட்டுக் காட்சிகள் மற்றும் தேவைகளில் உள்ள வேறுபாடுகள்
நெடுஞ்சாலை சேவை பகுதிகள், தேசிய நெடுஞ்சாலைகள் மற்றும் டிரங்க் சாலைகள்
- 180-360kW
- துரிதப்படுத்தப்பட்ட திருப்பம், ஆற்றல் சேமிப்பு உதவி தேவை
பொது போக்குவரத்து, சவாரி{0}}ஹேலிங் மற்றும் தளவாடக் கப்பல்கள்
- 120-240kW
- அதிக ஒத்திசைவு, திட்டமிடப்பட்ட அனுப்புதல்
நகர்ப்புற பொது போக்குவரத்து மையங்கள் மற்றும் பெரிய வணிக வசதிகள்
- 60-180kW
- தள தேர்வு குறைவாக உள்ளது; சத்தம் குறைப்பு தேவை
துறைமுகங்கள் மற்றும் சுரங்கப் பகுதிகள் போன்ற அதிக-சுமை காட்சிகள்
- 240-360kW
- தொழில்துறை-கிரேடு நம்பகத்தன்மை
60–360kW இரட்டை-துப்பாக்கி DC ஃபாஸ்ட் சார்ஜர் சார்ஜ் செய்வதற்கான காத்திருப்பு நேரத்தை நீக்குவது மட்டுமல்லாமல், சுதந்திரமாக நடமாடும் மக்களின் உணர்வை மாற்றியமைக்கிறது. ஒவ்வொரு செருகுநிரலும் -கட்டத்தில் இருந்து எதிர்காலத்திற்கு ஆற்றலைப் பாய்ச்சுவதற்கான ஒரு வழியாகும்.
பசுமையான தொழில்நுட்பத்தால் நகரங்கள் புத்திசாலித்தனமாகவும், மின்மயமாக்கல் காரணமாக போக்குவரத்து வேகமாகவும் மாறுவதால், நாங்கள் நம்புகிறோம்: சார்ஜ் செய்வது நிறுத்தப்படுவதைப் பற்றியது அல்ல, ஆனால் முன்னோக்கி நகரும் சக்தியைப் பற்றியது.
