மடிக்கக்கூடிய சோலார் கொள்கலன் அமைப்பு
மடிக்கக்கூடிய சோலார் கன்டெய்னர் சிஸ்டம் என்பது பேட்டரி சேமிப்பகத்துடன் கூடிய சோலார் கொள்கலன் ஆகும், இது ஒரு சிறிய அமைப்பில் சூரிய உற்பத்தி, ஆற்றல் சேமிப்பு மற்றும் சக்தி மாற்றத்தை இணைக்க வடிவமைக்கப்பட்டுள்ளது. நிலையான சூரிய உள்கட்டமைப்பை அடித்தளத்திலிருந்து உருவாக்காமல், தொலைதூர, தற்காலிக அல்லது பலவீனமான{1}}கட்டம் இடங்களில் சுத்தமான மின்சக்தியை விரைவாகப் பயன்படுத்த பயனர்களுக்கு இது உதவுகிறது.
மடிக்கக்கூடிய PV தொகுதிகள், லித்தியம் பேட்டரி சேமிப்பு, இன்வெர்ட்டர் மற்றும் பவர் விநியோகம் ஆகியவை ஒரு கண்டெய்னரைஸ்டு கட்டமைப்பில் ஒருங்கிணைக்கப்பட்டு, இந்த சூரிய பேட்டரி சேமிப்பு கொள்கலன் ஆஃப் கிரிட் தளங்கள், கட்டுமான திட்டங்கள், அவசரகால பதில், தீவின் ஆற்றல் மற்றும் கலப்பின ஆற்றல் பயன்பாடுகளுக்கு நெகிழ்வான மின்சாரம் வழங்குவதை ஆதரிக்கிறது.
உங்கள் ஆற்றல் தேவைகளுக்கு உகந்தது
ஒருங்கிணைந்த சூரிய + சேமிப்பு
இந்த அமைப்பு மடிக்கக்கூடிய PV தொகுதிகள், பேட்டரி சேமிப்பு, இன்வெர்ட்டர் மற்றும் மின் விநியோகம் ஆகியவற்றை ஒரு கண்டெய்னரைஸ் செய்யப்பட்ட சோலார் பவர் யூனிட்டில் ஒருங்கிணைத்து, அதே அமைப்பிலிருந்து சூரிய மின் உற்பத்தி மற்றும் சேமிக்கப்பட்ட ஆற்றலை வழங்க உதவுகிறது.
மேலும் நிலையான ஆஃப்-கிரிட் பவர்
பேட்டரி சேமிப்பகத்துடன் கூடிய சோலார் கன்டெய்னராக, இது பகலில் சூரிய ஆற்றலைச் சேமித்து, சூரிய ஒளி நிலையற்றதாக இருக்கும்போது தள ஏற்றங்களை ஆதரிக்கும், இது ஆஃப்{0}}கிரிட் மற்றும் பலவீனமான{1}}கிரிட் இடங்களில் மின் தொடர்ச்சியை மேம்படுத்த உதவுகிறது.
வேகமான திட்ட வரிசைப்படுத்தல்
மடிக்கக்கூடிய சூரிய அமைப்பு மற்றும் ஒருங்கிணைக்கப்பட்ட பேட்டரி அமைப்பு ஆகியவை தனித்தனி உபகரணங்களின் பொருத்தம், புல வயரிங் மற்றும் நிறுவல் வேலைகளை குறைக்க உதவுகின்றன, இதனால் கணினியை தற்காலிக அல்லது தொலைதூர தளங்களில் எளிதாக வரிசைப்படுத்துகிறது.
சிறிய தள ஏற்பாடு
PV உருவாக்கம், பேட்டரி சேமிப்பு, இன்வெர்ட்டர் மற்றும் விநியோக சாதனங்கள் ஒரு கொள்கலன் கட்டமைப்பில் ஒருங்கிணைக்கப்படுகின்றன, இது தளத்தில் இடத்தை சேமிக்க உதவுகிறது மற்றும் திட்ட அடிப்படையிலான மின்சாரம் வழங்குவதற்கான தளவமைப்புத் திட்டத்தை எளிதாக்குகிறது.
விவரக்குறிப்பு
| கொள்கலன் | ||
| கொள்கலன் வகை | 10ஜி.பி | 20HQ |
| PV திறன் | 38.88 kWp | 92.16 kWp |
| ஆற்றல் சேமிப்பு திறன் | 80 kWh | 200 kWh |
| பாதுகாப்பு தரம் | IP65 | |
| அரிப்பு பாதுகாப்பு தரம் | C5 | |
| விரிக்கப்படாத நீளம் × அகலம் | 82.4×2.9 m | 86.4×6 m |
| எடை | 7 t | 14 t |
| சுற்றுப்புற வெப்பநிலை | -20 ~ +50 டிகிரி | |
| உறவினர் ஈரப்பதம் | 0–95% (-ஒடுக்காதது) | |
| உயரம் | 4000 m, >2000 மீ டிரேட்டிங் | |
| பிவி தொகுதி | ||
| தொகுதி சக்தி | 540 W | 540 W |
| திறந்த சுற்று மின்னழுத்தம் | ~40 V | ~49 V |
| ஷார்ட் சர்க்யூட் கரண்ட் | 16.32 A | 18.55 A |
| தொடர் அமைப்பு | 18 பிசிக்கள்/சரம் | 16 பிசிக்கள்/சரம் |
| அளவு | 72 பிசிக்கள் | 128 பிசிக்கள் |
| பேட்டரி | ||
| பேட்டரி வகை | LFP 100Ah | |
| பேக் கட்டமைப்பு | 1P16S | |
| பேட்டரி கிளஸ்டர் கட்டமைப்பு | 1P128S | |
| ஒற்றை கிளஸ்டர் கொள்ளளவு | 40.96 kWh | |
| ஒற்றை கிளஸ்டர் மின்னழுத்தம் | 352–467.2 V | |
| சார்ஜ்/டிஸ்சார்ஜ் கரண்ட் | 50 A | |
| பேட்டரி கிளஸ்டர்களின் எண்ணிக்கை | 2 கொத்துகள் | 5 கொத்துகள் |
| கலப்பின இன்வெர்ட்டர் | ||
| இன்வெர்ட்டர் பவர் | 15 கி.வா | 50 கி.வா |
| கணினி மின்னழுத்தம் | 1000 V | |
| மதிப்பிடப்பட்ட மின்னழுத்தம் | 600 V | |
| MPPT மின்னழுத்தம் | 200–850 V | 150–850 V |
| MPPT டிராக்கர்கள் | 4 சேனல்கள் | |
| அதிகபட்ச மின்னோட்டம் / MPPT | 20 A | 42 A |
| மதிப்பிடப்பட்ட வெளியீட்டு சக்தி | 15 கி.வா | 50 கி.வா |
| ஏசி வெளியீடு மின்னழுத்தம் | 230/400 V | |
| ஏசி வெளியீடு அதிர்வெண் | 50/60 ஹெர்ட்ஸ் | |
| ஏற்றவும் | ||
| உச்ச சக்தி | 15 கி.வா | 50 கி.வா |
| அதிகபட்ச ஒற்றை தூண்டல் சுமை சக்தி | 2 kW | 6 கி.வா |
| டீசல் ஜெனரேட்டர் (DG) | ||
| டீசல் ஜெனரேட்டர் பவர் | 15 kW (வெளிப்புறம்) | 50 kW (வெளிப்புறம்) |
| பரிமாற்ற நேரம் | 10 எம்எஸ்க்குக் குறைவானது அல்லது சமம் | |
| மற்றவை | ||
| வருடாந்திர ஆற்றல் உருவாக்கம் | 1460h பயனுள்ள சூரியன், தோராயமாக. 56,765 kWh | 1460h பயனுள்ள சூரியன், தோராயமாக. 134554 kWh |
| 1825h பயனுள்ள சூரியன், தோராயமாக. 70956 kWh | 1825h பயனுள்ள சூரியன், தோராயமாக. 168,193 kWh | |
| ஆற்றல் சேமிப்பு தன்னாட்சி | 120 kWh, ~12 h ஆதரிக்கிறது | 300 kWh(~12 h ஆதரிக்கிறது)/ 200 kWh (~19 h ஆதரிக்கிறது) |
மடிக்கக்கூடிய சோலார் கொள்கலன் அமைப்புகளின் நன்மைகள்

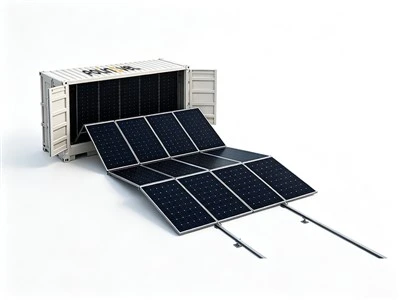

மடிக்கக்கூடிய சோலார் கொள்கலன் அமைப்பின் ஒளிமின்னழுத்த தொகுதிகள் ஒரு நிலையான 10GP அல்லது 20HQ கொள்கலனுக்குள் ஒரு மடிக்கக்கூடிய சட்டகத்தில் நிறுவப்பட்டுள்ளன, எனவே முழு யூனிட்டும் வழக்கமான கொள்கலனின் அளவில் கொண்டு செல்லப்படலாம், மேலும் போக்குவரத்தின் போது தொகுதிகள் பாதுகாக்கப்படுகின்றன. தளத்தில் வரிசையானது 38.8, 18,80ஜிபி தொகுதிகளுக்கு - 72 தொகுதிகள் மடிகிறது. 20HQ - இல் 92.16 kWp தளம் மூடப்படும் போது அல்லது சுமை நகரும் போது, வரிசை மீண்டும் மடிகிறது மற்றும் அலகு அடுத்த இடத்திற்கு தயாராக உள்ளது.
PV வரிசை, LFP பேட்டரி, ஹைப்ரிட் இன்வெர்ட்டர் மற்றும் விநியோகம் ஆகியவை ஏற்கனவே கொள்கலனில் ஒன்றாக இணைக்கப்பட்டுள்ளன. பேனல் மவுண்டிங், ரேக்கிங், ஃபீல்ட் கேபிளிங் மற்றும் சாதனங்களுக்குப் பொருந்தும்-பாகங்களில் இருந்து-சோலார் நிறுவலுக்குத் தேவையானவை தொழிற்சாலையில் செய்யப்படுகின்றன, எனவே குழுவினர் அதை தளத்தில் அசெம்பிள் செய்வதற்குப் பதிலாக சிஸ்டத்தை விரித்து இணைக்கின்றனர்.
பொலினோவெல் மடிக்கக்கூடிய சோலார் கொள்கலன் அமைப்பு: இரண்டு கட்டமைப்புகள்
மடிக்கக்கூடிய சோலார் கன்டெய்னர் சிஸ்டம் இரண்டு அளவுகளில் வருகிறது, எனவே சோலார் மற்றும் ஸ்டோரேஜ் ஆகியவை மற்ற வழியை விட தளத்துடன் பொருந்துகின்றன.
இரண்டும் 40.96 kWh கிளஸ்டர்களில் LFP 100Ah செல்களை இயக்குகிறது - 10GP இல் இரண்டு கிளஸ்டர்கள், 20HQ இல் ஐந்து.

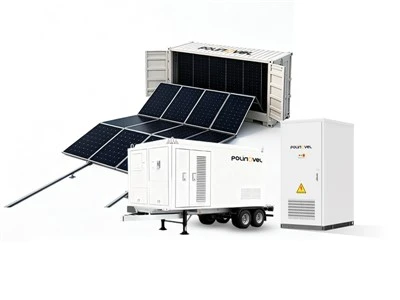

ஒரு திட்டத்திற்கு ஒரு மடிக்கக்கூடிய அலகு எடுத்துச் செல்வதை விட அதிக சேமிப்பிடம் தேவைப்படும்போது, அதே பேட்டரி வன்பொருள் முழுவதும் அளவிடப்படுகிறதுகொள்கலன் BESSவரம்பு.
10GP · COMPACT
- PV:38.88 kWp{0}}மடிப்பு
- LFP சேமிப்பு:80 kWh
- கலப்பின இன்வெர்ட்டர்:15 kW
- PV தொகுதிகள்:72 × 540 W
- எடை ≈ 7 டி
சிறிய ஆஃப்{0}}கிரிட் லோட்கள் மற்றும் ஷிப்பிங் எடை முக்கியத்துவம் வாய்ந்த தளங்களுக்கான அளவு.
20HQ · அதிக திறன்
- PV:92.16 kWp{0}}மடிப்பு
- LFP சேமிப்பு:200 kWh
- கலப்பின இன்வெர்ட்டர்: 50 kW
- PV தொகுதிகள்:128 × 540 W
- எடை ≈ 14 டி
சூரிய நேரங்களுக்கு இடையே அதிக சுமைகள் அல்லது நீண்ட இயக்க நேரத்திற்கான அளவு.
ஆஃப்-கிரிட், கிரிட்{1}}டைட் மற்றும் ஹைப்ரிட் பவர்
கலப்பின இன்வெர்ட்டர் அமைப்புக்கு இடையில் மாறுகிறதுஆஃப்-கிரிட், கிரிட்-டைட் மற்றும் ஹைப்ரிட்முறைகள்.
நான்கு MPPT டிராக்கர்கள் மற்றும் 150-850 V MPPT சாளரம் சூரியன் நகரும் மற்றும் மேகங்கள் கடந்து செல்லும் போது வெளியீட்டை சீராக வைத்திருக்கும்.
ஆஃப்-கட்டம்
PV நாள் முழுவதும் பேட்டரியை சார்ஜ் செய்கிறது; இருட்டிற்குப் பிறகு பேட்டரி சுமையைச் சுமக்கிறது.
கட்டம்-சமமானது
சுய நுகர்வு அல்லது ஆதரவிற்காக 230/400 V, 50/60 Hz இல் உள்ளூர் கட்டத்துடன் இயங்குகிறது.
கலப்பின + டீசல்
வெளிப்புற 15 kW (10GP) அல்லது 50 kW (20HQ) ஜெனரேட்டருடன் காப்புப் பிரதி எடுக்கிறது, 10 ms ஐ விடக் குறைவாகவோ அல்லது சமமாகவோ மாறுகிறது, எனவே முக்கியமான சுமைகள் ஒருபோதும் குறையாது.
மடிக்கக்கூடிய சோலார் கொள்கலன் அமைப்பு என்ன வழங்க முடியும்?
ஆண்டு வெளியீடு உள்ளூர் சூரிய நேரத்தைக் கண்காணிக்கிறது. 1,460 பயனுள்ள சூரிய மணிநேரத்தில் ஒரு அலகு உற்பத்தி செய்கிறது
10GP இல் சுமார் 56,765 kWh அல்லது 20HQ இல் 134,554 kWh; 1,825 மணி நேரத்தில் அது ஏறக்குறைய 70,956 kWh ஆக உயர்கிறது
மற்றும் 168,193 kWh. சூரிய அஸ்தமனத்திற்குப் பிறகு, பேட்டரி அளவு மற்றும் வரைபடத்தைப் பொறுத்து 12 முதல் 19 மணிநேரங்களுக்கு தள சுமைகளை உள்ளடக்கும்.
38.88–92.16
kWp மடங்கு{0}}அவுட் PV
01
80–200
kWh LFP சேமிப்பு
02
56,765–168,193
வருடத்திற்கு kWh உருவாக்கப்படுகிறது
03
12–19 h
சூரியன் இல்லாமல் இயங்கும் நேரம்
04
மடிக்கக்கூடிய சோலார் கொள்கலன் அமைப்புகளின் ஆயுள்
மடிக்கக்கூடிய சோலார் கொள்கலன் அமைப்பு வெளிப்புற பயன்பாட்டிற்காக வடிவமைக்கப்பட்டுள்ளது. ஒவ்வொரு மடிக்கக்கூடிய சோலார் கொள்கலன் அமைப்பும் IP65 என மதிப்பிடப்பட்டுள்ளது
C5 அரிப்புப் பாதுகாப்புடன் −20 டிகிரி முதல் +50 டிகிரி வரை , 0–95% ஒடுக்கம் இல்லாத ஈரப்பதத்தில், 4,000 மீ உயரம் வரை இயங்கும்.
LFP செல்கள் தினசரி சைக்கிள் ஓட்டுதல் முழுவதும் திறனை வைத்திருக்கின்றன மற்றும் தொலைதூர, வெளிப்புற தளங்களின் பரந்த இயக்க வெப்பநிலை வரம்பிற்கு ஏற்றது.
IP65
C5 அரிப்பு
−20 டிகிரி ~ +50 டிகிரி
0–95% RH
4,000 மீ
விண்ணப்பங்கள்
சூரிய ஒளி உணரக்கூடிய இடத்தில் மடிப்பு மாற்றங்கள். மடிக்கக்கூடிய சோலார் கன்டெய்னர் சிஸ்டம் உண்மையான திறன் தேவைப்படும் ஆனால் நிலையான கட்டமைப்பில் காத்திருக்க முடியாத தளங்களுக்கு பொருந்தும் அல்லது அது பின்னர் செல்லலாம். இது அகலத்துடன் அமர்ந்திருக்கிறதுசோலார் கொள்கலன்நிலையான, மொபைல் மற்றும் அதிக திறன் திட்டங்களுக்கான வரம்பு.
ரிமோட் மற்றும் ஆஃப்{0}}கிரிட் தளங்கள்- தீவுகள், கிராமப்புறங்கள் மற்றும் நிலையான கட்டம் இல்லாத தளங்கள்.
கட்டுமானம் மற்றும் திட்ட சக்திதிட்டத்துடன் நகரும் - தள சக்தி.
சுரங்க மற்றும் தொலைதூர தொழில்
அவசர மற்றும் பேரிடர் பதில்- சோலார் டிரக் உள்ளே வந்து, கட்டம் கீழே இருக்கும் இடத்தில் விரிந்தது.
தொலைத்தொடர்பு மற்றும் தொலை சாதனங்கள்- கட்டத்திலிருந்து வெகு தொலைவில் உள்ள தளங்களுக்கான நிலையான சக்தி.
மடிக்கக்கூடிய சோலார் கன்டெய்னர் சிஸ்டம் - அடிக்கடி கேட்கப்படும் கேள்விகள்
கே: நிலையான சூரியக் கொள்கலனில் இருந்து மடிக்கக்கூடிய சோலார் கொள்கலன் அமைப்பை வேறுபடுத்துவது எது?
A: PV வரிசை -கண்டெய்னரில் ஒரு மடிப்பு சட்டத்தில் பொருத்தப்பட்டுள்ளது, எனவே யூனிட் கச்சிதமாக அனுப்பப்படுகிறது, தனித்தனி ரேக்கிங் இல்லாமல் தளத்தில் விரிவடைகிறது, மேலும் இடமாற்றம் செய்ய மீண்டும் மடிகிறது. ஒரு நிலையான கொள்கலனுக்கு அதன் பேனல்கள் மற்றும் ரேக்கிங் இன்னும் தளத்தில் கட்டப்பட்டு கம்பி செய்ய வேண்டும்.
கே: அதில் எவ்வளவு சூரிய ஒளி மற்றும் சேமிப்பு உள்ளது?
A: 10GP இல் 80 kWh சேமிப்பகத்துடன் 38.88 kWp PV, மற்றும் 20HQ இல் 200 kWh உடன் 92.16 kWp, 540 W தொகுதிகள் மற்றும் LFP 100Ah செல்களைப் பயன்படுத்தி.
கே: கட்டம் இல்லாமல், ஜெனரேட்டருடன் இயங்க முடியுமா?
ப: ஆம். இது ஆஃப்{1}}கிரிட், கிரிட்{2}}டைட் மற்றும் ஹைப்ரிட் செயல்பாட்டை ஆதரிக்கிறது, மேலும் முக்கியமான சுமைகளை வழங்குவதற்கு 10 எம்எஸ்க்கு குறைவாகவோ அல்லது அதற்கு சமமாகவோ மாறும் வெளிப்புற 15 கிலோவாட் அல்லது 50 கிலோவாட் டீசல் ஜெனரேட்டருடன் இயங்குகிறது.
கே: சூரியன் இல்லாமல் பேட்டரி எவ்வளவு நேரம் இயங்கும்?
ப: உள்ளமைவு மற்றும் சுமையைப் பொறுத்து சுமார் 12 முதல் 19 மணிநேரம். LFP பேட்டரி 80 kWh (10GP) அல்லது 200 kWh (20HQ) பயன்படுத்தக்கூடிய ஆற்றலைக் கொண்டுள்ளது.
கே: என்ன கொள்கலன் அளவுகள் உள்ளன?
ப: ஒரு 10GP அலகு சுமார் 7 டன்கள் மற்றும் 20HQ அலகு சுமார் 14 டன்கள், ஒவ்வொன்றும் ஒரு ஒருங்கிணைந்த கொள்கலனாக அனுப்பப்படுகிறது.
கே: என்ன நிலைமைகளைக் கையாள முடியும்?
A: C5 அரிப்புப் பாதுகாப்புடன் IP65, −20 டிகிரி முதல் +50 டிகிரி வரை , 0–95% -ஒடுக்காத ஈரப்பதம் மற்றும் 4,000 மீ உயரம் வரை.
உள்ளமைவு மற்றும் விலையைக் கோரவும்
உங்கள் தளம் மற்றும் தினசரி ஏற்றத்தை எங்களிடம் கூறுங்கள், நாங்கள் மடிக்கக்கூடிய சோலார் கொள்கலன் அமைப்பைப் பொருத்துவோம்
அதற்கு - 10GP அல்லது 20HQ -, பின்னர் விவரக்குறிப்புகள், முன்னணி நேரம் மற்றும் விலையை அனுப்பவும்.
